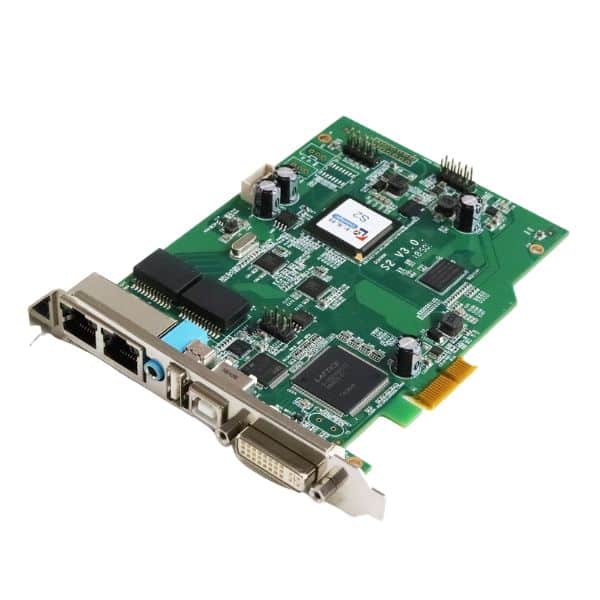

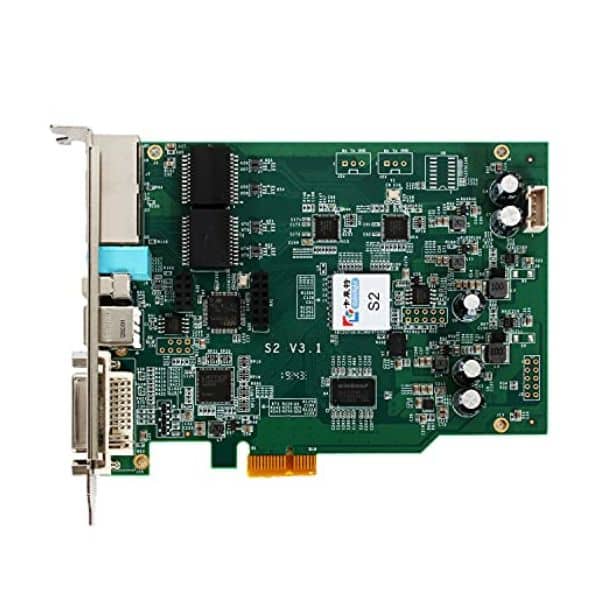

S2 Sending Card LED Display Controller là thế hệ card mới và hiệu suất của nó đã được cải thiện đáng kể với việc nâng cấp toàn diện chipset của sản phẩm. S2 trang bị USB2.0 kép làm giao diện giao tiếp để đạt được giao tiếp tốc độ cao giữa PC và thẻ gửi, cũng thuận tiện và đáng tin cậy cho nhiều thẻ xếp tầng. S2 sở hữu giao tiếp PCI-E 1X, linh hoạt hơn.
Nó có các chức năng sau:
- Cổng đầu vào tín hiệu DVI
- Cổng đầu vào âm thanh với truyền đồng bộ qua cáp Ethernet
- Độ phân giải đầu vào tối đa: 1920 * 1200 pixel
- Dung lượng tải: 1,31 triệu pixel
- Chiều rộng tối đa: 2560 pixel, Chiều cao tối đa: 2560 pixel
- 2 đầu ra cổng Gigabit Ethernet hỗ trợ màn hình ghép nối tùy ý
- Cổng USB kép cho cấu hình tốc độ cao và xếp tầng dễ dàng
- Cải thiện hiệu suất thang độ xám ở độ sáng thấp
- Được trang bị giao diện PCI-E 1X để tăng tính linh hoạt
- Điện áp làm việc rộng với DC 3.8 ~ 12V
- Tương thích với tất cả các loạt thẻ nhận Colorlight
Thông số kĩ thuật
| Giao diện nguồn video | |
| Kiểu | DVI |
| Nhận giải quyết | 1920 * 1200pixels |
| Tỷ lệ khung hình | 60Hz tiêu chuẩn và điều chỉnh tự động |
| Đầu ra Gigabit Ethernet | |
| Định lượng | 2 cổng |
| Khu vực kiểm soát cổng ròng | Mỗi cổng net là 1280 * 512 pixel (hoặc diện tích tương đương). 2 cổng net là 1280 * 1024 pixel (hoặc diện tích tương đương) Chiều rộng tối đa của thẻ đơn lên đến 2560 pixel và chiều cao 2560 pixel |
| Khoảng cách truyền | CAT5≤140M ； CAT6≤170M ； Sợi quang: Không giới hạn |
| Net Port Cascading | Xếp tầng lên-xuống hoặc trái-phải do người dùng xác định |
| Chế độ truyền | Chế độ khung hình (GigabitEthernet) với CRC |
| Kết nối thiết bị | |
| Nhận thẻ | Tương thích với tất cả các dòng thẻ nhận Colorlight |
| Thiết bị ngoại vi | Thẻ đa chức năng, bộ thu phát sợi quang, bộ chuyển gigabit |
| Thông số | |
| Kích thước | 140 * 105 mm |
| Điện áp đầu vào | DC 3,8V-12V |
| Sự tiêu thụ năng lượng | 6W |
| Cân nặng | 100g |
| Giao diện bên ngoài | |
| Cổng cấu hình | USB |
| Cấu hình thời gian thực | Ủng hộ |
| Điều chỉnh độ sáng và sắc độ | Ủng hộ |
| Hệ thống phát hiện thông minh | Phát hiện giao diện DVI |
| Đồng hồ thời gian thực | Bao gồm đồng hồ thời gian thực |
| Các chức năng khác | |
| Điều khiển đa màn hình | Nhiều màn hình với các kích thước khác nhau có thể được điều khiển đồng thời |
| Phát trong nền | Hỗ trợ chơi nền (Chế độ mở rộng) |
| Truyền âm thanh | Ủng hộ |
| Phát hiện BER | Chất lượng cáp Ethernet và phát hiện sự cố |
Mô tả giao diện
| Con số |
Tên |
chức năng |
Nhận xét |
|
1 |
Cổng ra A | RJ45, để truyền tín hiệu mạng | Khu vực điều khiển của hai đầu ra có thể được đặt riêng biệt |
|
2 |
Cổng ra B | RJ45, để truyền tín hiệu mạng | |
|
3 |
Đầu vào âm thanh | Đầu vào tín hiệu âm thanh và truyền đến màn hình thông qua cáp Ethernet | Thẻ đa năng |
Kết nối phần cứng
A) Nguồn cung cấp (PCI):
Phù hợp với khe cắm PCI máy tính hoặc DC 3.8-12V để cấp nguồn.
B) Đầu vào tín hiệu video （DVI）:
Kết nối PC với S2 qua cáp DVI / HDMI thích hợp qua giao diện DVI.
C) Cấu hình màn hình (USB):
Sử dụng cáp USB A / B tiêu chuẩn để kết nối S2 với PC cho cấu hình S2.
D) Cáp Ethernet (RJ45):
Kết nối thẻ gửi S2 với thẻ nhận qua cáp Ethernet để điều khiển thẻ nhận và màn hình (Lưu ý: Cáp Ethernet phải là CAT5E hoặc CAT6).
